组合垫圈
- 产品介绍
1、主要应用
组合垫圈也叫组合密封垫圈，是由橡胶圈和金属环整体粘合硫化而成，用来密封螺纹和法兰连接的密封圆环，圆环包括一个金属环和一个橡胶密封垫。
2、主要性能参数
材质：1）碳钢 +丁腈/氟胶 2）不锈钢 +丁腈/氟胶
温度：1）丁腈橡胶：极限温度-40~120℃，建议长期使用温度-20~100℃
2）氟橡胶：极限温度-40~240℃，建议长期使用温度-20~220℃
压力：可达到40MPa 左右
颜色：1）银白色+黑色/棕色 2）黄色+黑色/棕色
[说明]：1）组合密封垫圈供螺旋纹管接头及螺塞密封用，它一般和卡套式管接头一起使用，用来堵油口，主要用于液压管螺纹接头螺纹连接处的端面静密封，
适用英国，美国标准英制螺纹和法国，德国，标准公制螺纹连接处的端面静密封等。
2）组合垫圈适用于油为介质的管道系统中，共焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄漏。
3）由于组合垫圈结构简单，密封高效，且价格低廉，使其在机械制造业得到广泛应用。

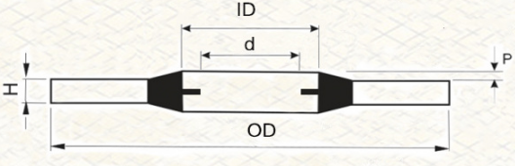

3、截面图
内径*外径*厚度是组合垫圈常用的表达方法，旭美克系统默认是其表达方法，也可根据螺纹尺寸d1*p粗略表示，如M10*1，G1/8A等都有现货，非标尺寸可以按需订制
温馨小提示：
M=公制普通螺纹，G=圆柱管螺纹，A=A级精度 d1=螺纹公称直径 P=螺距
O=外径 ID=内径 H=厚度
4、规格表

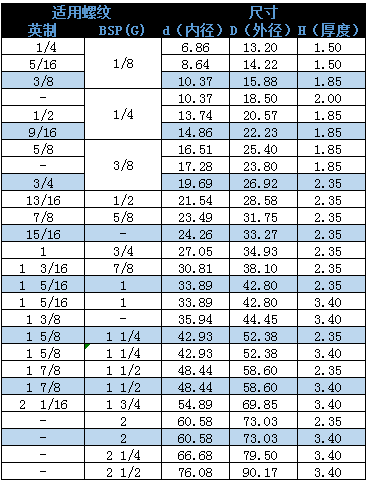

1）英制-组合垫圈规格表(部分规格)

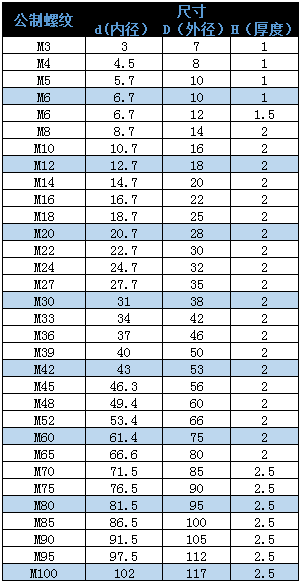

2）公制-组合垫圈规格表
